PU363無溶劑聚氨酯超耐磨罩面清漆

一、產(chǎn)品概述：

PU363無溶劑聚氨酯超耐磨罩面清漆是精制而成的三組分的半光防滑罩面清漆。增強(qiáng)耐劃傷、耐磨、防滑安全性，同時(shí)有降胎噪，減少反光等功能?？膳涮子糜诃h(huán)氧體系，聚氨酯體系，水泥基自流平體系以及耐磨地坪體系的面層增強(qiáng)保護(hù)。適用于對(duì)地面的美觀、柔和、舒適有較高要求的場(chǎng)合，對(duì)地坪的耐磨性、耐劃傷性和防滑性能有較高要求的場(chǎng)合，例如：辦公室、學(xué)校、圖書館、醫(yī)院、體育場(chǎng)館、展示室、餐廳、超市、廠房、地下車庫等地面。搭配耐候面漆，還可用于戶外有保色要求的區(qū)域。

二、產(chǎn)品特點(diǎn)：

?優(yōu)良的耐化學(xué)品性；

?優(yōu)良的柔韌性、耐磨性、抗劃傷性；

?耐候性好、對(duì)環(huán)境友好；

?VOC含量低、符合環(huán)保法規(guī)要求；

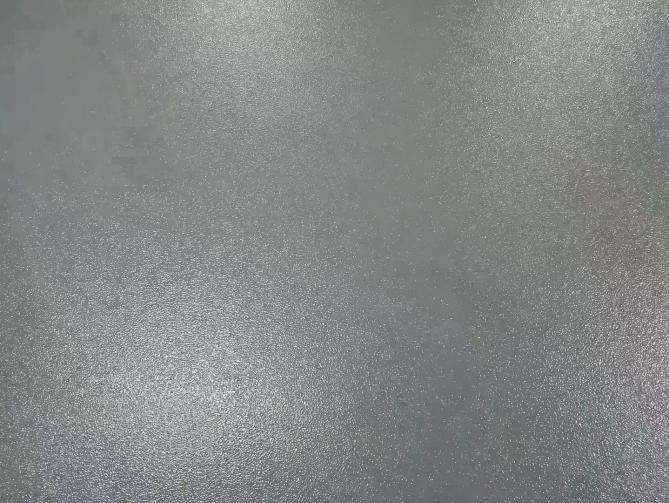

?表面微粗糙，有防滑功能；

?環(huán)保低氣味；

?柔和的半啞光澤；

三、技術(shù)參數(shù)：

?配比：A:B:C=5:2:3；

?耗量：約0.1㎏/㎡/遍；

?施工溫度：10℃至+35℃；

?可操作時(shí)間(min)：30min；

?干燥時(shí)間，25℃：表干≤8h，實(shí)干≤48h；

?鉛筆硬度：≥5H；

?拉伸粘接強(qiáng)度(Mpa)：≥2；

?耐沖擊性(1kg鋼球，1m高度)：涂膜無裂紋、無剝落；

?耐磨性（750g/500r）,g：≤0.02；

?防滑性（干摩擦系數(shù)）：≥0.5；

?耐水性（168h）：不起泡、不剝落，允許輕微變色；

?耐油性（120#溶劑油，72h）：不起泡、不剝落，允許輕微變色；

?耐堿性（20%NaOH，72h）:不起泡、不剝落，允許輕微變色；

?包裝規(guī)格：6kg/套（A組份5kg/桶，B組份1kg/桶）；

?儲(chǔ)存：密封包裝，陰涼干燥條件，儲(chǔ)存期12個(gè)月；

執(zhí)行標(biāo)準(zhǔn)：GB/T22374-2018《地坪涂裝材料》

備注：上述技術(shù)指標(biāo)是在標(biāo)準(zhǔn)條件（25℃，60%濕度）下測(cè)定，僅供參考；

四、施工說明：

?基面及環(huán)境要求：

基層要求：強(qiáng)度應(yīng)大于C25,抗拉強(qiáng)度應(yīng)大于1.0MPa，沒有會(huì)影響粘接力的浮漿、灰塵或者污染物。用機(jī)械打磨并清潔干凈，如有凹凸不平有缺陷基面可以采用魯工T25X快硬修補(bǔ)砂漿先修補(bǔ)平整。如果基面強(qiáng)度不夠可以涂刷魯工T405滲透硬化劑增加基面強(qiáng)度達(dá)到施工要求；

施工環(huán)境：相對(duì)濕度＜75%，混凝土基面含水率應(yīng)小于6%，否則禁止施工。應(yīng)確保施工場(chǎng)所通風(fēng)良好，必要時(shí)應(yīng)采取強(qiáng)制抽風(fēng)抽濕措施，使水汽能及時(shí)排出室外，以確保涂膜的充分固化；

?攪拌方法：

按推薦比例ABC三組份混合攪拌3分鐘左右至均勻即可，混合好的材料可使用時(shí)間約60分鐘；

?施工步驟：

   環(huán)氧地坪/耐磨地坪/彩色水泥自流平/無縫磨石等地坪體系完工→批刮PU363超耐磨面漆再用短毛輥筒收平；

五、推薦體系：

備注：耗量僅供參考，實(shí)際會(huì)因基面情況產(chǎn)生用量偏差，請(qǐng)以現(xiàn)場(chǎng)實(shí)測(cè)評(píng)估為準(zhǔn)；

六、注意事項(xiàng)：

?健康與安全：保護(hù)好眼睛和皮膚。若本產(chǎn)品接觸皮膚，用凈水沖洗。若接觸到眼睛，立即用凈水沖洗并尋求醫(yī)護(hù)。需要時(shí)，應(yīng)穿戴好合適的個(gè)人防護(hù)用具（PPE）；

?廢棄物處理：不可直接倒入下水道。若已過期，則收集殘余產(chǎn)品作為建筑廢棄物處理?？瞻b請(qǐng)按照當(dāng)?shù)胤ㄒ?guī)處理。

上述說明是經(jīng)過大量測(cè)試和實(shí)踐得出，但并不保證適用于所有的情況，因此我們建議您在正式使用之前先進(jìn)行試用。隨著我們的研發(fā)工作，產(chǎn)品技術(shù)可能會(huì)發(fā)生變動(dòng)。欲獲得最新信息請(qǐng)撥打技術(shù)咨詢電話：400-886-1619；
